新しいフィルターファン
ファンからセキュリティガイドへ
記事ダウンロード
ファンからセキュリティガイドへ
より高い性能と新しいデザイン
クラウディア・クリスティーヌ・ロンツハイマーとリタールの新しいフィルターファンユニット
クラウディア・クリスティーヌ・ロンツハイマーとリタールの新しいフィルターファンユニット
フィルターファンユニットは、最も一般的とされる熱対策ソリューションです。フィルターファンユニットは、外気を利用してエンクロージャー内の温度を調整できるあらゆる条件や環境において、クーリングユニットに代わる費用対効果の高い方法です。しかし多くの場合、付加価値を提供する革新的な製品だとは認識されていません。リタールの冷却技術プロダクトマネージャーであるクラウディア・クリスティーヌ・ロンツハイマーに、大きなインパクトを与える小さくスマートなイノベーションについて話を聞きました。
Q1. 多くの顧客は、フィルターファンユニットを単に必需品とみなし、あまり関心を示しません。
では、なぜフィルターファンユニットの開発に力を入れているのですか？
では、なぜフィルターファンユニットの開発に力を入れているのですか？
ロンツハイマー：フィルターファンユニットは、一般的に使用されている熱対策ソリューションです。多くの場合、価格も購入決定の一因となりますが、私たちのアプローチはそこではありません。私たちは、お客様にとって最も重要な要素、つまり、エンクロージャー内の安全性、そして、作業と消費の面での効率について考えました。
Q2. 新型モデルは基本的に、エンクロージャー内でのセキュリティ担当の役割を担います。
どのようにしてそのアイデアを思いついたのですか？
どのようにしてそのアイデアを思いついたのですか？
ロンツハイマー：エンクロージャー内で過度の温度が上昇することは、コンポーネントがさらされる最大のリスクの 1 つです。これには、夏の過度に高い周囲温度から、ファンの故障や交換が必要なフィルターの目詰まりまで、さまざまな原因が考えられます。長期にわたって温度が高すぎる状態が続くと、システムの故障を引き起こし、顧客にとって大きなコスト負担となります。そのため、新しいフィルターファンユニットには、過剰な温度を検出するセンサーと、オペレーターに問題を解決する時間を与える緊急冷却機能を搭載させることが重要でした。
これにより、取り付けられたコンポーネントが過熱から保護されるため、何か問題が発生した場合には費用を大幅に節約できます。もうひとつの優れた点は、この小さな助っ人は他にもいろいろなことができることです。
Q3. 新しいフィルターファンユニットの他の注目点は何ですか？
ロンツハイマー：このような小さなコンポーネントでは持続可能性が最優先事項とはなりませんが、多くの点でエネルギーと資源を節約する高効率のソリューションの開発に成功しました。例えば、プリーツフィルターの耐用年数が2～3倍長くなったことや、必要なメンテナンスが減ったことが挙げられます。私は、これは未来に目を向けた素晴らしい例と考えます。なぜなら、最終的にはあらゆる細部が重要だからです。
新しいフィルターファンユニットには何ができるのか？
工具不要のハンドリング

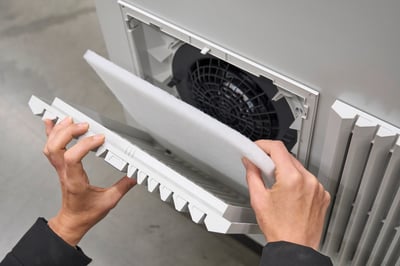

旧型のフィルターファンユニットは、すでに工具を使わない設置やメンテナンスができるように設計されていました。今回、工具不要で扱える機械部品が完全に再設計され、さらに改良されました。新型は、設置時に確実にカチッとはまるスナップインフックと、以前よりもさらに使いやすくなったフィルター交換用のロック解除機構を備えています。風向きを変える簡単な方法や電気接続の柔軟な位置決めなど、従来から定評のある機能はそのまま継承しています。メカニズムの他、デザインも一新されました。新しいファンのルーバーグリルは垂直に配置され、保護等級は従来のまま維持されています。
旧型のフィルターファンユニットは、すでに工具を使わない設置やメンテナンスができるように設計されていました。今回、工具不要で扱える機械部品が完全に再設計され、さらに改良されました。新型は、設置時に確実にカチッとはまるスナップインフックと、以前よりもさらに使いやすくなったフィルター交換用のロック解除機構を備えています。風向きを変える簡単な方法や電気接続の柔軟な位置決めなど、従来から定評のある機能はそのまま継承しています。メカニズムの他、デザインも一新されました。新しいファンのルーバーグリルは垂直に配置され、保護等級は従来のまま維持されています。
回転数制御とファンモニタリング

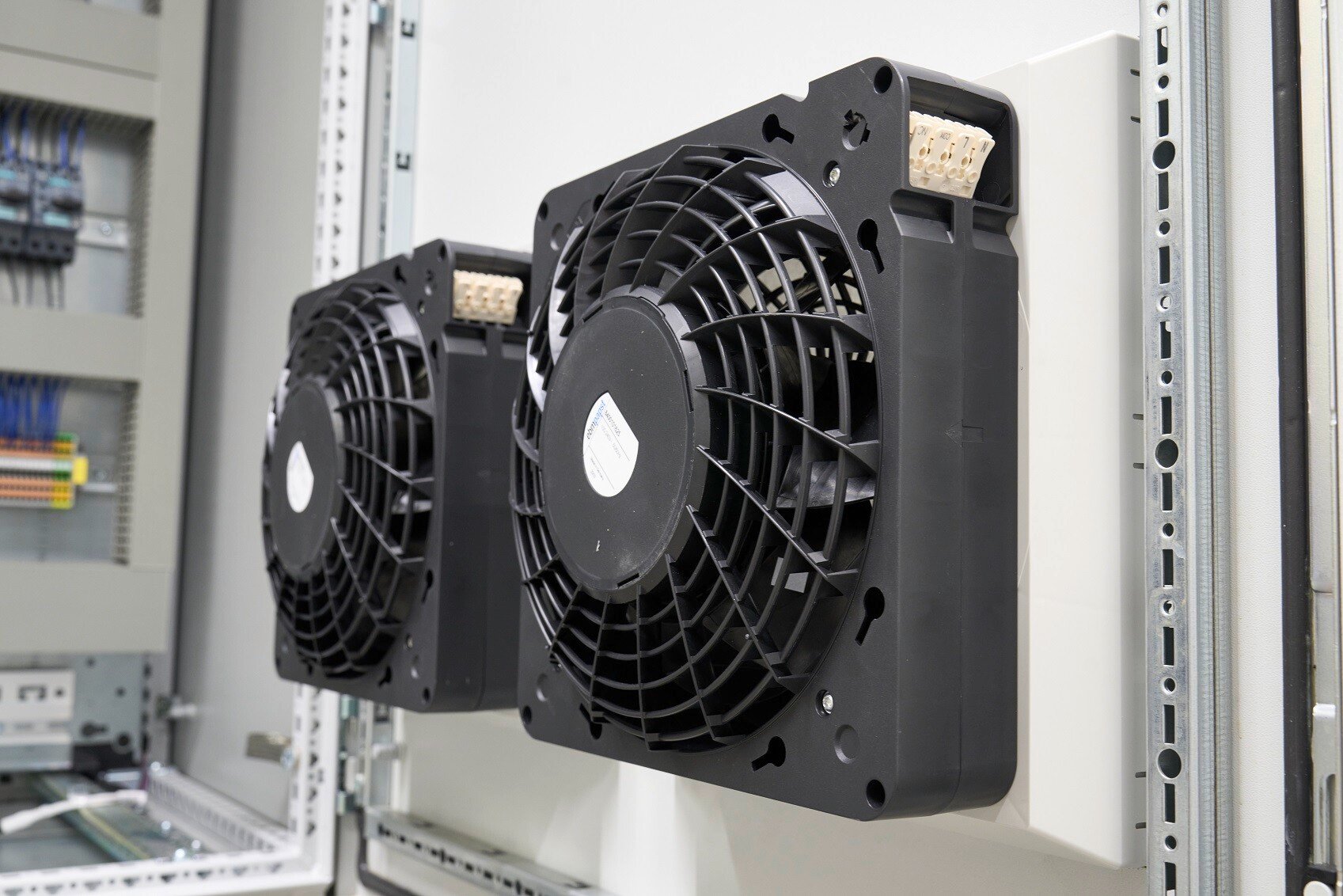

リタールのフィルターファンユニットは、5つのサイズと20m3/hから1,160m3/hまでの8つの風量クラスがあります。AC/DC モデルはシンプルに保たれていますが、EMC バージョンはエンクロージャーの電磁シールドに関する特別な要件に準拠しています。2012年には最高レベルのファン効率を誇るブラシレスDCモーターを搭載したECフィルターファンユニットを発売しました。さらに、EC テクノロジーによって、アナログ インターフェースを介した速度制御とファンモニタリングが可能になるという利点もあります。これは、実際のニーズに合わせて温度が制御されることを意味し、省エネと耐用年数の延長を実現するスマートな機能です（「グリーンファクト」の欄を参照）。新型ECタイプはこれらすべてを提供します。さらに、広範囲の入力電圧（100～240V）に対応し、監視・制御・アラーム機能をサポートするModBusインターフェースなどの利点もあります。
リタールのフィルターファンユニットは、5つのサイズと20m3/hから1,160m3/hまでの8つの風量クラスがあります。AC/DC モデルはシンプルに保たれていますが、EMC バージョンはエンクロージャーの電磁シールドに関する特別な要件に準拠しています。2012年には最高レベルのファン効率を誇るブラシレスDCモーターを搭載したECフィルターファンユニットを発売しました。さらに、EC テクノロジーによって、アナログ インターフェースを介した速度制御とファンモニタリングが可能になるという利点もあります。これは、実際のニーズに合わせて温度が制御されることを意味し、省エネと耐用年数の延長を実現するスマートな機能です（「グリーンファクト」の欄を参照）。新型ECタイプはこれらすべてを提供します。さらに、広範囲の入力電圧（100～240V）に対応し、監視・制御・アラーム機能をサポートするModBusインターフェースなどの利点もあります。
アクティブ冷却機能
リタールのIoTインターフェースの対象となるEC フィルターファンユニットは、ステータス、容量使用率、動作時間、エネルギー消費に関する情報を提供し、その他にも多くの機能を備えています。例えば、複数のフィルターファンユニットが使用される連結型エンクロージャーでは、要所に温度センサーを組み込み、リタールIoTインターフェースを介してそれぞれのフィルターファンユニットに割り当てることができます。温度が予期せず警報しきい値を超えた場合、プラントのオペレーターに通知され、フィルターファンユニットの緊急冷却機能が作動します。ファンの回転数は最大まで上昇し、機種によって異なりますが、風量が16～40%増加します。そのため、部品が過熱になるまでの時間が長くなり、時間を稼ぐことができます。温度が再びしきい値を下回ると、ファンは通常モードに戻ります。
リタールのIoTインターフェースの対象となるEC フィルターファンユニットは、ステータス、容量使用率、動作時間、エネルギー消費に関する情報を提供し、その他にも多くの機能を備えています。例えば、複数のフィルターファンユニットが使用される連結型エンクロージャーでは、要所に温度センサーを組み込み、リタールIoTインターフェースを介してそれぞれのフィルターファンユニットに割り当てることができます。温度が予期せず警報しきい値を超えた場合、プラントのオペレーターに通知され、フィルターファンユニットの緊急冷却機能が作動します。ファンの回転数は最大まで上昇し、機種によって異なりますが、風量が16～40%増加します。そのため、部品が過熱になるまでの時間が長くなり、時間を稼ぐことができます。温度が再びしきい値を下回ると、ファンは通常モードに戻ります。
40％
■ オペレーターに自動的に通知され、緊急冷却機能が作動(通気性が16～40％向上）
■ 温度超過をセンサーが検知
■ 通常モードに自動復帰
■ インターフェースによる監視、制御、アラーム機能
■ リタールIoTインターフェース経由でステータス、稼働率、稼働時間に関する情報を送信
■ 温度超過をセンサーが検知
■ 通常モードに自動復帰
■ インターフェースによる監視、制御、アラーム機能
■ リタールIoTインターフェース経由でステータス、稼働率、稼働時間に関する情報を送信
自動フィルター清掃
ECフィルターファンには、安全・安心機能に加えて、長寿命に関連する2つの特長があります。ひとつは自動フィルター清掃機能です。これは 1 日に数回作動し、フィルターに静かに吹き付けて、細かいほこりを吹き飛ばして除去し、フィルターの耐用年数を延ばします。もうひとつは、オペレーターが運転条件に応じて仮想運転期間を入力できる機能です。
車の燃料計のようなもので、システムは作動時間と速度の両方に応じて次のフィルター交換時期を示します。
その結果、定期的なメンテナンス スケジュールではなく、オンデマンドでメンテナンスが行われるため、コストと作業負荷が同様に削減されます。
ECフィルターファンには、安全・安心機能に加えて、長寿命に関連する2つの特長があります。ひとつは自動フィルター清掃機能です。これは 1 日に数回作動し、フィルターに静かに吹き付けて、細かいほこりを吹き飛ばして除去し、フィルターの耐用年数を延ばします。もうひとつは、オペレーターが運転条件に応じて仮想運転期間を入力できる機能です。
車の燃料計のようなもので、システムは作動時間と速度の両方に応じて次のフィルター交換時期を示します。
その結果、定期的なメンテナンス スケジュールではなく、オンデマンドでメンテナンスが行われるため、コストと作業負荷が同様に削減されます。
プリーツフィルターでより長い耐用年数
フィルター素材は、可能な限り多くの空気を通過させながら、可能な限り多くの粒子を排除しなければなりません。リタールはこの難題に立ち向かい、新しいプリーツフィルターという形で解決策を見出しました。プリーツデザインは表面積を6倍に拡大し、従来のフリースフィルターよりも平均して40％通気性が向上しています。
プリーツフィルターの採用によって風量が向上したため、用途によっては、ワンランク下のファンで十分な場合もあります。濾過性能も50％向上し、より効率的になります。つまり、微細な粒子もフィルターで捕らえることができるため、部品の故障が少なくなります。
このように、フィルターマットの表面積が大きくなり、粉塵保持能力も高くなったため、プリーツフィルターの寿命は従来のフリースフィルターより2～3倍長くなり、メンテナンスの回数も減ります。
フィルター素材は、可能な限り多くの空気を通過させながら、可能な限り多くの粒子を排除しなければなりません。リタールはこの難題に立ち向かい、新しいプリーツフィルターという形で解決策を見出しました。プリーツデザインは表面積を6倍に拡大し、従来のフリースフィルターよりも平均して40％通気性が向上しています。
プリーツフィルターの採用によって風量が向上したため、用途によっては、ワンランク下のファンで十分な場合もあります。濾過性能も50％向上し、より効率的になります。つまり、微細な粒子もフィルターで捕らえることができるため、部品の故障が少なくなります。
このように、フィルターマットの表面積が大きくなり、粉塵保持能力も高くなったため、プリーツフィルターの寿命は従来のフリースフィルターより2～3倍長くなり、メンテナンスの回数も減ります。
